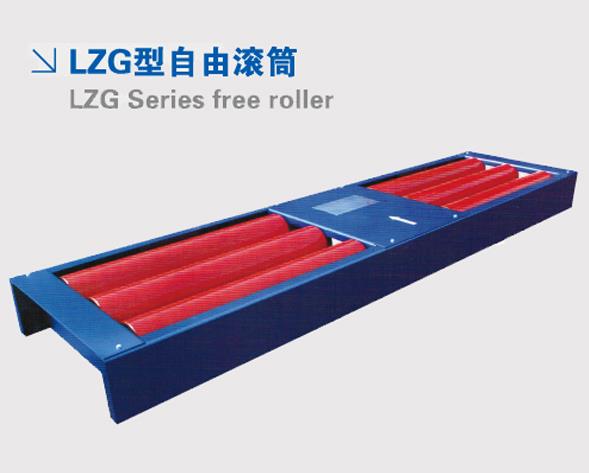

LZG型自由滚筒

    汽车检测线设备中的汽车自由滚筒是用来作为测量的辅助设备，尤其检测双联动桥的车辆，一轴置于检测台时，另一轴则置于自由滚筒上模拟路面进行测试，保障行车安全。

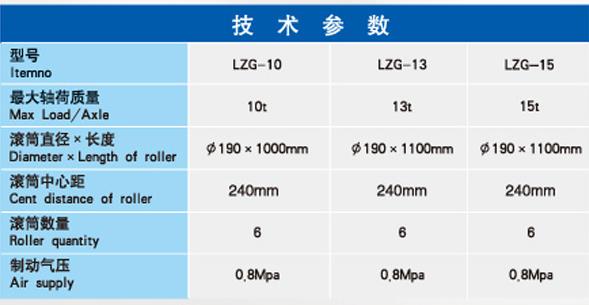

主要技术参数

最大承载质量：3T/10T/13T/15T

滚筒直径：190mm

气囊气压：0.8MPa

滚筒数量：6根

结构概况

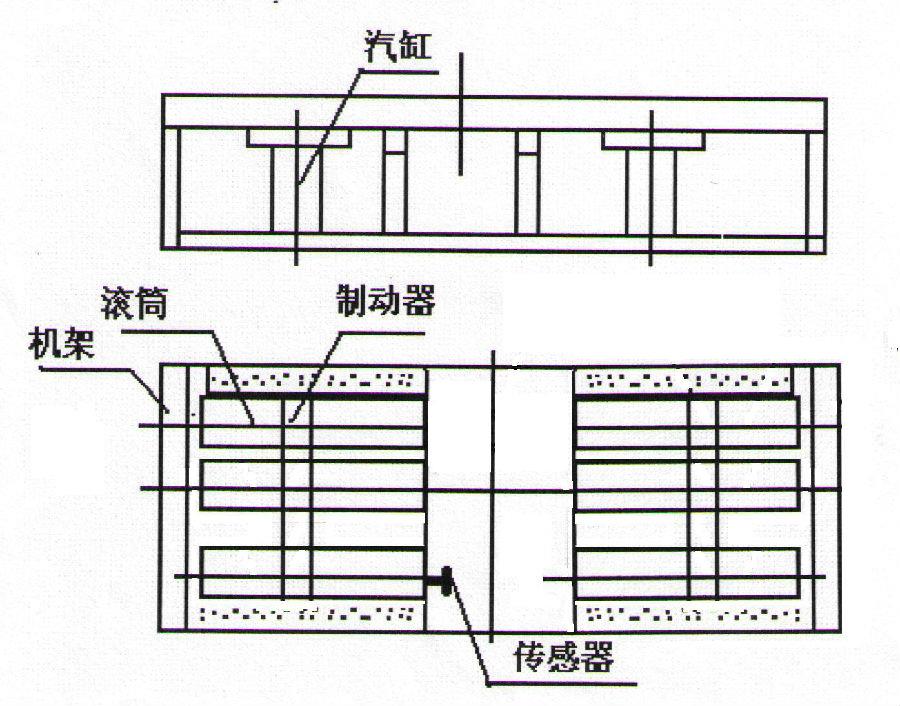

   本实验台机械部分有电机架、滚筒、升降系统和测量传感器组成。如图所示：

作用

作为制动台或车速台的辅助设备，对测量双桥车起到模拟路面的作用。使车辆人员在检测时不致发生危险。

安装基础

    必须根据我厂提供的基础图正确施工，在地下水位高的地带，要考虑排水措施，保持地基槽内的干燥。土质差的地区需加石头垫层，同时铺设12钢筋网。

预埋的电缆及气管的配套沟应同时制作。

施工时基础中心要与行车中心线重合。

安装步骤

首先检查基础图是否符合图纸要求。

设备运到安装地点旁，要小心开箱，检查各零部件有无损坏或变形。

起吊设备后装上地脚螺栓，然后吊装到基础上。

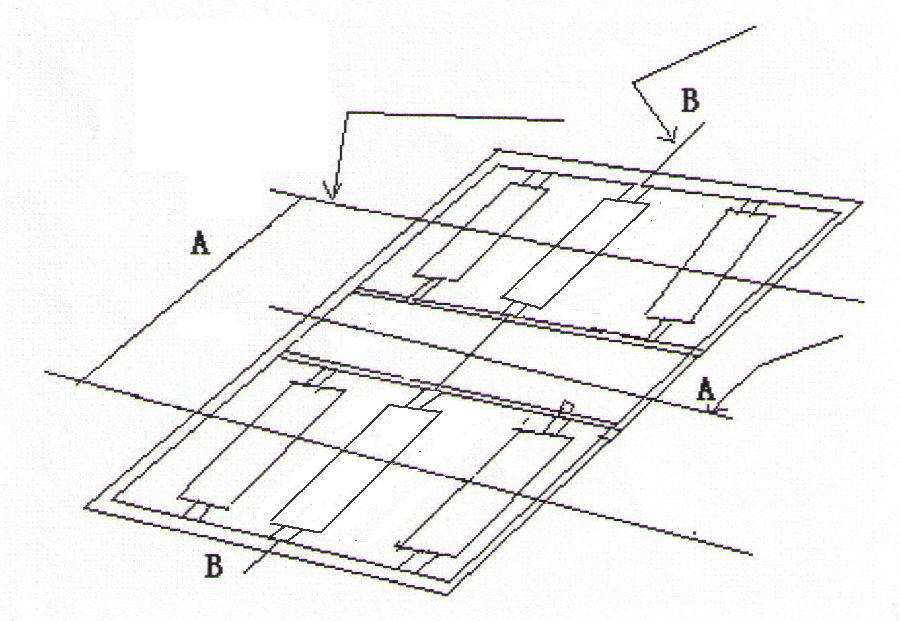

决定检验台的中心。

检验台的纵向中心线AA与行车中心线重合。

检验台的横向中心线BB与行车中心线垂直。
