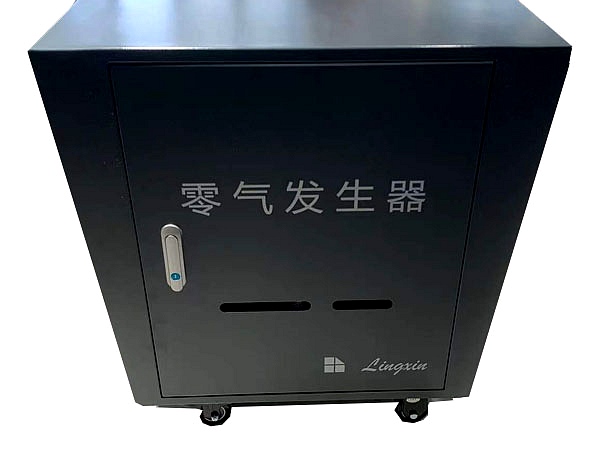

零气发生器

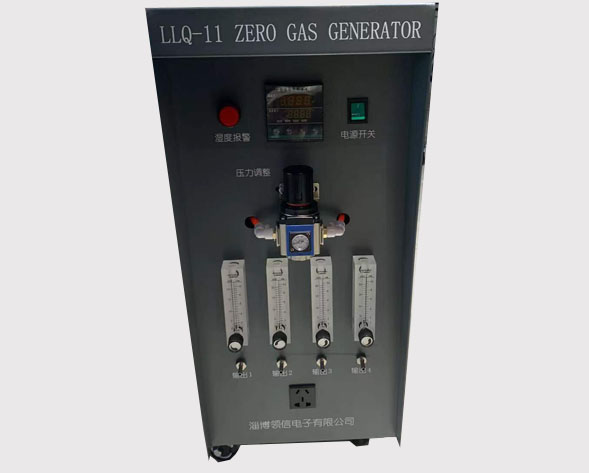

二．零气发生器的结构、组成及使用方法如图所示：

1 本设备以无油空气压缩机(客户自备)作为零气发生器的气源，输出压力0.8MP;

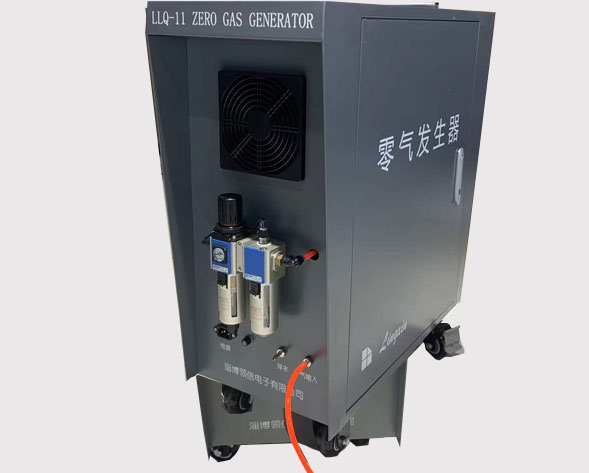

2 LLQ-11零气发生器采取倒梯形，两边上部翻出部分形成设备提手，前后板两边翻出对板上突出部件以及管口进行保护，压缩空气经入口经过盘管以及油水分离器初步除水后经零气发生器进行处理,输出零气;

3 设备零气输出分为4路，每路可以通过浮子流量计进行0-4L/min控制，通过零气输出接口输出，可供一般规模检测站用，输出零气接到机动车尾气分析仪（客户自备）背板的零气入口。可根据不同厂家尾气分析仪的流量要求设定流量。

4 温度显示:显示输出零气温度值(单位℃)；

5 湿度显示:显示输出零气湿度(单位%)；

6 湿度报警:当零气湿度超过设定湿度报警；

7散热风扇:用于空压机输入压缩空气和机柜内部的散热;

8 电源端口:总电源接入柜体,输入220V 交流电源;

9 电源插座:空压机、尾气分析仪供电电源。
