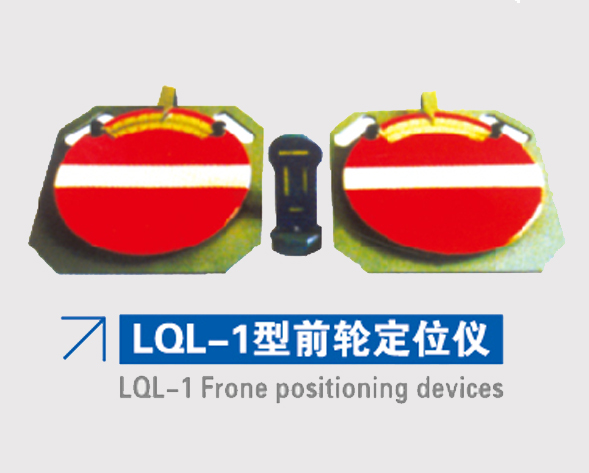

LQL-1型前轮定位仪

LQL-1型前轮定位仪

一、 用途：

    前轮定位测量仪由转变半径测量仪和倾角水准仪(选配)组成。分别用来测量转弯半径、前轮外倾角(选配)、主销后倾角(选配)与内倾角(选配)。

二、 特点：

    本测量仪适用于大中小各种车型，测量范围；1300-2060mm，倾角水准仪器可以由其端部的永久磁铁很方便地吸附在被除测车轮毂端面上，具有测量迅速、准确等优点。

测量原理：

     汽车在转向时，前轮轮轴（转向节）中心线绕着主销中心线转动，为了说明转动时所发生的现象，先建立一个空间坐标系OXYZ，如图所示

图1

    设OA为主销中心线，它在OYZ平面上， ß为后倾角，并假设主销内倾角γ=0 。OC为车轮轮轴中心线，起始时它与OX轴重合，于是，OA ⊥OC，当车轮在水平面上向右转过某一角度δ（例如δ=20°）时，OC即走过一扇形平面OCC1。扇形面与水平面的夹角即为ß 。如果在起始，即OC与OX重合位置时，在OC上放一具有某曲率半径R的玻璃管水泡EF，则车轮在转动δ角后，水泡管移动至E1F1，E1和F1，两点相对水平面OXY的高度不相等，在此位置时（F1点的高度大于E1的高度）管内水泡即产生位移。位移量取决于OC1与水平面夹角γ（当曲率一定时），而角γ的大小又随ß和δ的大小而变化，当规定δ为某一定值时，（例如20°），则角γ的大小只决定于角ß的值。如果事先将车轮向左转δ角（转至OC2位置），并将玻璃管水泡调平，（即将此位置时的E、F两点调整至平面OXY高度相等，然后再将车轮轴线转至OC1位置，则水泡位移将增大一倍，（即玻璃管将转动2γ角）。
