LQS型前束尺

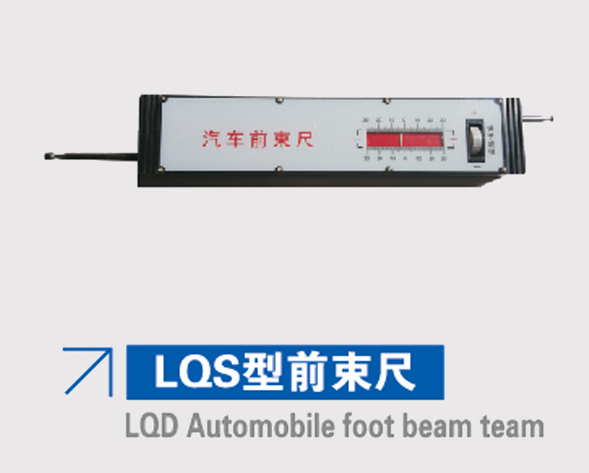

LQS型前束尺由尺身、伸缩尺、测量标尺及测量触头等组成

参数指标

外形尺寸：330×67×26mm

最大测量尺寸：2040mm

前束值指示范围：±30mm

使用方法

    将汽车停放在平整坚实的路面上，方向处于直线行驶位置，按下列步骤进行前轮前束的测量。汽车两前轮的前内侧轮缘处作一记号，记号的高度应等于车轮半径，且左右车轮记号一定要等高。前束尺“测量标尺”端的测量触头抵到一侧车轮的记号上，并使标尺的指针位于“0”位处，然后拉出伸缩尺杆，是尺杆两端的“测量触头”均触到两车轮内侧的记号上，并将伸缩尺缩紧，小心取出前束尺，保持伸缩尺杆的长度不变。向前推动车辆，使车轮上的记号转到前桥后边，并使记号的高度与在前桥前面测量时等高。现将前束尺伸缩尺一端的测量触头抵到车轮内侧的记号上，并压缩标尺端，使“测量触头”触在两一侧车轮内侧的记号上，此时，标箭头所指的刻度即是该车的前轮前束值。

    前轮前束值“正负”的确定由于使用习惯不同，车轮前束的测量顺序可“先前再后”，也可“先后再前”，所以在前束尺的刻度盘上不宜标出车轮前束值的“正负”。在实际测量过程中，前束值的正负按下述方法确定：

    如下图所示，箭头是汽车的行驶方向。
